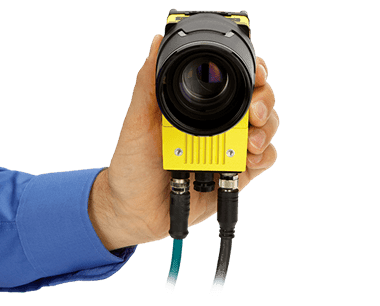

SYSTÈME DE VISION COGNEX INSIGHT 9000

L'In-Sight 9000 est un système de vision autonome robuste et ultra haute résolution qui permet une localisation, une mesure et une inspection de pièces de haute précision sur une grande surface. zone. Ce système peut acquérir et traiter des images exceptionnellement détaillées, même lorsqu'il est monté à de plus longues distances.

Fonctionnalités In-Sight 9000

Grand champ de vision sans compromettre la résolution.

L'In-Sight 9000 enregistre un large champ de vision, permettant aux utilisateurs d'étudier d'énormes objets tout en préservant une haute résolution d'image. Les clients peuvent également monter le système de vision loin des convoyeurs, le protégeant ainsi des équipements dangereux.

Une solution à caméra unique pour les applications multi-caméras.

L'In-Sight 9000 élimine le besoin de caméras supplémentaires dans les situations impliquant des objets ou des pièces énormes. Comparé aux systèmes multi-caméras, l'In-Sight 9000 est plus simple, nécessite moins d'étalonnages et coûte moins cher. Le dispositif autonome réduit la quantité d’équipement nécessaire pour les lignes de production à espace limité. De plus, le boîtier classé IP67 protège le système des liquides et de la poussière, éliminant ainsi le besoin d'un boîtier externe.

Entièrement personnalisable ; aucune programmation n'est nécessaire.

L'In-Sight 9000 s'adresse aux applications qui nécessitaient auparavant une programmation sur des systèmes basés sur PC ou contrôleurs. L'interface In-Sight EasyBuilder guide les opérateurs à travers une procédure de configuration étape par étape, tandis que la feuille de calcul sophistiquée fournit un accès immédiat aux outils de vision. Un environnement de configuration d'application unique permet aux clients de fonctionner avec la même interface utilisateur, quelles que soient les exigences de qualité d'image ou la complexité de l'application.

Outils de vision et technologie de traitement d'image de pointe.

L'In-Sight 9000 est préchargé avec les outils de vision et les technologies de traitement d'image de pointe de Cognex, notamment PatMax RedLine, la référence en matière de correspondance de motifs 2D rapide, robuste et de haute précision. Le modèle In-Sight 9912 inclut également HDR+, qui repousse les limites de la technologie HDR (High Dynamic Range) en améliorant le contraste visuel sur toute l'image sans sacrifier la vitesse d'acquisition.

Les options de capture d'image incluent à la fois le balayage linéaire et le balayage de zone.

L'In-Sight 9000 prend en charge les modalités d'acquisition d'images par balayage linéaire et surfacique.

In-Sight 9902L Line Scan.

Le système de vision à balayage linéaire In-Sight 9902L est destiné à inspecter des objets de grande taille, cylindriques et en mouvement continu. Il collecte 2 000 pixels par ligne, ce qui donne des images de 32 MP (16 000 lignes) qui permettent aux outils de vision d'entreprendre des inspections extrêmement détaillées. Pour suivre les lignes de production les plus rapides, chaque ligne de pixel est capturée à une vitesse de balayage de 67 000 lignes par seconde (15us). Le 9902L ne nécessite qu'une vue modeste de la pièce cible, ce qui le rend parfait pour les installations avec un champ de vision ou un espace de montage limité.

In-sight 9912 Area Scan

Le système de vision par balayage de zone In-Sight 9912, disponible en versions monochrome et couleur, convient à l'évaluation de pièces fixes de grande taille. Le 9912 capture des images complètes pour des mesures et des inspections de haute précision sans perdre le champ de vision, en utilisant une résolution de 12 MP (4 096 x 3 000 pixels).

Contraste de l'image Cognex en vue

Traitez des images exceptionnellement détaillées

Les clients peuvent choisir des outils de vision configurables entre les options d'acquisition d'images par balayage linéaire et par balayage de zone pour imagerie continue imagerie en mouvement continu d'objets en mouvement ou stationnaires. La suite complète d'outils de vision disponible via l'interface In-Sight EasyBuilder résout un large éventail d'applications dans tous les secteurs. Les systèmes de vision autonomes peuvent scanner les options d'acquisition d'images et fonctionnent avec des objets en mouvement continu sur les lignes de production les plus rapides. L'unité autonome Cognex in Sight réduit les erreurs.

La gamme ultra haute résolution In-Sight 9000 capture un large champ de vision, qui permet l'inspection d'objets de grande taille tout en conservant une image exceptionnelle résolution. Cette fonctionnalité permet aux utilisateurs de monter le système de vision loin des convoyeurs et des équipements dangereux, en maintenant une distance de sécurité.

Système de vision Sight 9000 conservant une résolution d'image exceptionnelle

L'utilisation du cognex Sight 9000 élimine le besoin de plusieurs caméras dans les applications avec des objets ou des pièces de grande taille, réduisant ainsi la complexité, les exigences d'étalonnage et les coûts par rapport aux systèmes multi-caméras. Les systèmes de vision autonomes de qualité industrielle combinent une bibliothèque d'outils de vision avancés avec une acquisition et un traitement d'images à grande vitesse et réduisent la quantité d'équipements à installer sur les lignes de production à espace restreint. De plus, le boîtier classé IP67 protège le système des liquides et de la poussière sans avoir besoin d'un boîtier externe.

Dans l'ensemble, le boîtier In -Les systèmes de vision Sight 9000 offrent des performances, une flexibilité et une durabilité exceptionnelles. Ses capacités d'imagerie exceptionnelles, son ensemble d'outils polyvalents et sa conception robuste en font une solution idéale pour les applications dans diverses industries.
